小(xiǎo)材科(kē)研6月(yuè)17日(rì)訊：深圳大(dà)學化(huà)學與環境工(gōng)程學院劉長(cháng)坤副教授團隊在環♣境領域Chemical Engineering Journal、Journal of Membrane Science等國(guó)際期刊上(shàng)發表膜材料及膜分(fēn)離(lí)方向系列研究論文(wén)。

正滲透膜分(fēn)離(lí)技(jì)術(shù)因其具有(yǒu)高(gāo)的(de)水(shuǐ)回收率和(hé)相(xiàng)對(duì)較低(dσī)的(de)膜結垢趨勢等特點而廣泛應用(yòng)于海(hǎi)水(shuǐ)脫鹽和(hé)廢水(shuǐ)處理(lǐ)等領域。題為(wèi)《A novel §cockscomb-like substrate-supported TFN-FO membrane with a dispersed bovine€ serum albumin (BSA)/gold nanoparticles (GNPs) interface layer exhibiting high performance》的(de) 研究性論文(wén)由碩士研究生(shēng)馬馥清為(wèi)第一(yī)作(zuò)者，劉長(cháng)坤副教授為(wèi)通(tōng)訊作(zuò)者φ，深圳大(dà)學為(wèi)第一(yī)作(zuò)者單位和(hé)第一(yī)通(tōng)訊單位。∞該論文(wén)發表于國(guó)際期刊 Desalination （最新影(yǐng)響因子(zǐ)11.211，中科(kē)院JCR 1區(qū)）上(​shàng)。

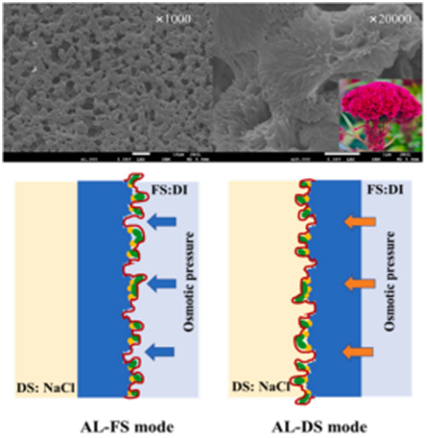

該論文(wén)報(bào)道(dào)了(le)在雞冠狀尼龍支撐膜表面負載牛血清白(bái)蛋白(bái)（BSA）/金(jīn)納米↓粒子(zǐ)（GNPs）形成新型薄膜納米複合（TFN）正滲透（FO）膜。BSA/GNPs提供了(le)更多(duō)的(de)納米水(shuǐ)分(fēn£)子(zǐ)通(tōng)道(dào)，增加了(le)聚酰胺（PA）層的(de)粗糙度，增大(dà)了(le)有(yǒu)效作(zuò)用(yòng)面積，從(cóng)而提升了(le)TFN-¶FO膜的(de)滲透性能(néng)。實驗結果表明(míng)，BSA/GNPs改性的(de)膜水(shuǐ)通(<tōng)量（Jw）高(gāo)達55.2 ± 5.4 L/(m2‧h)，同時(shí)Js/Jw降低"(dī)至0.034 g/L體(tǐ)現(xiàn)了(le)高(gāo)選擇性特征。本論文(wén)構建了(l÷e)具有(yǒu)高(gāo)性能(néng)的(de)TFN-FO膜，從(cóng)膜的(de)表面形貌、表面粗糙度、表面電(diàn)荷和Ω(hé)正滲透性能(néng)進行(xíng)了(le)詳細的(de)表征和(hé)研究，為(wèi)制(zhì)備高(gāo)性能(néng)TFN-FO膜提供了₹(le)一(yī)種新穎的(de)方法。

全文(wén)鏈接：https://doi.org/10.1016/j.desal.2020.114732

納濾膜因其高(gāo)透水(shuǐ)性和(hé)高(gāo)截留率被廣泛應用(yòng)于選擇性分(fēn)離(lí)含鹽紡織廢水(shuǐ)中有(yǒu)害染∏料和(hé)鹽。題為(wèi)《Construction of an electroneutral zinc incorporated polymer network nan¶ocomposite membrane with enhanced selectivity for salt/dye separation》的(de)研究性論文(wén)由副研☆究員(yuán)Faizal Soyekwo為(wèi)第一(yī)作(zuò)者，劉長(cháng)坤副教授為(wèi)通(t∑ōng)訊作(zuò)者，深圳大(dà)學為(wèi)第一(yī)作(zuò)者單位和(hé)第一(yī)通(tōng)訊單位。該論文(wén)發表于★國(guó)際期刊 Chemical Engineering Journal（最新影(yǐng)響因子(zǐ)16.744，中科(kē)院JCR §1區(qū)）上(shàng)。

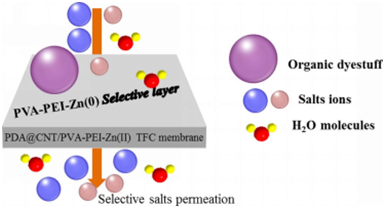

電(diàn)中性納濾（NF）膜是(shì)處理(lǐ)高(gāo)鹽度紡織廢水(shuǐ)的(de)重要(yào)技(jì)•術(shù)，但(dàn)在較寬的(de)pH範圍內(nèi)制(zhì)備電(diàn)中性薄膜複合膜（TFC）具有(yǒu)挑戰性。該論文(wén)制(zhì)備了(le)一(yī)種電≥(diàn)中性NF-TFC膜，Zn2+交聯聚乙烯醇（PVA）-聚乙烯亞胺（PEI）構建聚酰胺（PA）層。Zn2+和(hé)PEI中的(de↑)氨基（-NH2）形成配位鍵促進電(diàn)離(lí)，從(cóng)而在pH為(wèi)5.0-8.6範圍內(nèi)生(shēng)成了(le)親水(shuǐ)≠性和(hé)近(jìn)電(diàn)中性膜。結果表明(míng)，該膜對(duì)溴百裡(lǐ)香酚藍(lá$n)（BTB）、剛果紅(hóng)（CR）和(hé)直接黃(huáng)（DY）染料分(fēn)子(zǐ)表現(xiàn)出優σ異的(de)截留率（> 99.7%），同時(shí)，對(duì)NaCl（3.35%）和(hé)Na2SO4（11.57%）表現(xiàn)出較低(dī)的(de) 鹽截留率。此外(wài)，在5 bar的(de)壓力下(xià)水(shuǐ)通(tōng)量高(gāo)達84 L m−2 h−1。經過長(cháng)時(shí)間(j₹iān)的(de)鹽/染料混合溶液運行(xíng)測試表明(míng)，鹽不(bù)會(huì)影(yǐng)響NF↔-TFC膜對(duì)染料的(de)分(fēn)離(lí)效率，從(cóng)而獲得(de)較高(gāo)的(de)NaCl/CR選擇性（932）。該論文(wén)制(zhì)備的(de✔)電(diàn)中性NF膜具有(yǒu)處理(lǐ)含鹽紡織染料廢水(shuǐ)的(de)潛力，為(wèi)淨化(huà)含鹽紡織廢水(shu↓ǐ)提供了(le)一(yī)種新穎高(gāo)效的(de)策略。
