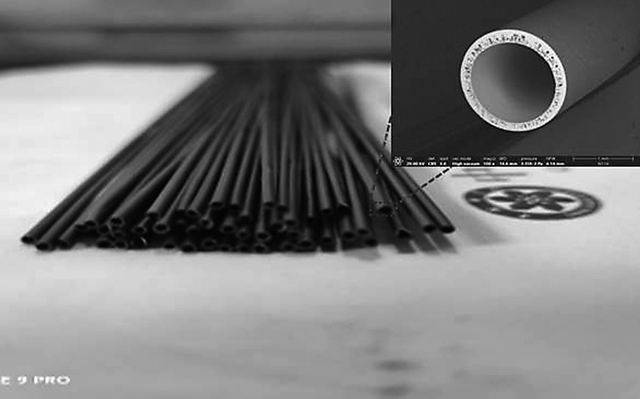

中空纖維膜材料 中科院青島生物能源與過程研究所供圖

陶瓷膜是無機陶瓷材料經特殊工藝制備形成的非對稱膜。因其穩定性好、強度大(d₽à)、效率高，可廣泛應用于食品、飲料、植(藥)物深加工、生(shē≤ng)物醫藥、發酵、精細化工等衆多生産生活領域。

近日，中國科學院青島生物能源與過程研究≤所研究員江河清與德國漢諾威大學合作，開發出一種新型钛基雙相混合導體π(tǐ)透氧膜。相較于傳統鐵基雙相膜的化學不穩定性，钛基雙相膜材料在≤含有水蒸氣和高濃度氫氣氣氛下處理100小時，仍然保持原有>(yǒu)的相結構和微觀形貌，抗還原穩定性十分優異。

研究人員表示，這種新材料可以一步制備不含一氧化碳(CO)的高(gāγo)純度氫氣，後者可作為燃料直接用于氫燃料電池。相關成果日前發表于《德國(gu©ó)應用化學》。

陶瓷透氧膜優越性明顯

陶瓷透氧膜是一類同時具有氧離子—電子混合導電性的陶瓷膜<，對氧氣具有100%的選擇透過性，相比傳統技術具有明(mí₹ng)顯優越性。

“以美國Air Products公司來說，該公司采用膜技術制氧，與傳統的γ深冷技術相比，投資成本降低25%~30%，能量©消耗則降低35%~60%。”江河清對《中國科學報》說(φshuō)。

此外，在化工生産中，利用膜反應器還(há§i)可合并反應和分離這兩個彼此獨立的過程。“例如，λ可利用透氧膜一側供氧方式實現膜另一側天然氣高效轉化為(wèi÷)合成氣、乙烷、乙烯等高價值化學品，實現天然氣的資源化利用。”江河清解釋道。

基于此，美國能源部早在1992年就制訂了Gas To Liquid(GTL£)計劃，設想通過膜反應器技術将甲烷轉變為合成氣，并先後成立了以Argonne國家"(jiā)實驗室和Air Products公司為首的研究團體。

氫作為一種可再生能源，被廣泛應用于合成氨、石油煉制以及半導體生(•shēng)産和燃料電池行業中。以儲量豐富的工業副産氫作(z→uò)為燃料電池的氫源，有利于解決燃料氫氣存在的高成本和(hé®)大規模儲運問題。

然而，工業副産氫中含有微量的CO等雜質，會使燃料電池電極中毒★失活，嚴重影響其操作穩定性，迫切需要發展全新、高效的制氫體系，以攻克工業(y'è)副産氫分離純化過程中面臨的工藝複雜和氫氣純度低的難題。

“這種混合導體膜的制備成本低廉，工藝簡單，實λ現了化工生産的過程強化，避免了複雜、高成本的分(•fēn)離純化過程，在氫氣分離制備領域有著廣闊的應用(yòng₩)前景。”江河清說。

讓氫氣分離技術更經濟

“目前，制氫在工藝和技術上可分為四大主流：電(dλiàn)解水制氫、化石燃料制氫、工業副産物制氫、✘生物質制氫。”江河清介紹，“電解水制氫可直接得(dφe)到不含CO的燃料氫氣，然而其成本高，不利于該技術廣泛推廣。化石燃料"制氫等三類制氫技術成本雖然相對較低，但(dànδ)其産生的氫氣并不能直接用作燃料氫氣，'主要原因是在生産過程中不可避免地産生CO，且必須經過後續分離純化過程才能用(yòng>)于燃料電池。”

科技部在近日發布的“可再生能源與氫能技術”2≠020年度重點專項的考核指标中，明确提出燃料電池系統中氫氣CO含量不★(bù)超過0.2ppm，這也對制氫技術提出了新的要求。

據記者了解，目前，工業上通常利用變壓吸附法分離提純氫氣，然而這(z$hè)種方法工藝複雜、能耗大，且在純化過程中需要提供較高的壓力，對整個制氫過≈程的安全性提出了很高要求。

不過，江河清指出，“采用膜分離技術可以将反應和分離耦合，一步直接得(↑de)到不含CO的氫氣，易于後期集成化操作，投資和占地面積較小，是✘一種更經濟、更有前景的氫氣分離技術。”

為安全性不懈探索

此前，江河清團隊圍繞透氧膜制氫相關技術已經開展了大量研究。基于江河清提出的耦合策略，該團隊将水(shu•ǐ)分解制氫與低碳烷烴催化轉化耦合到膜兩側，一側得到了→不含CO的氫氣，另一側則得到了合成氣和乙烯等高附加值産品，避免了複雜、高成本的✘分離純化過程。

但是，在膜材料的測試過程中，随著時間延長(₹cháng)，氫氣分離性能逐漸降低。

“為了揭示其中的原因，我們對測試後的膜材料進行了全面表征，發現膜表面發£生了較為嚴重的腐蝕破壞，特别是其中易變價的Co離∞子被深度還原而在膜表面析出，使得膜結構遭到了嚴重破壞。”團隊成員賈露建表示，基于透氧膜實現燃燒反應驅動的水(s÷huǐ)分解制氫過程中，透氧膜兩側均處于較為苛刻的強還原性氣♦氛中，因此要求膜材料具有更高的化學穩定性。

賈露建解釋，Co、Fe基混合導體透氧膜材料由于其高透氧量得到了廣泛的關注和研究，但是它 們在低氧偏壓或還原性氣氛下穩定性差，主要原因是Co4+和Fe4+長時₩間在低氧偏壓或還原氣氛下會被過度還原，從(có‌ng)鈣钛礦結構中析出，長期運行會導緻膜的失效。“這也是我們探索開發在苛刻氣氛下能(nénλg)夠穩定運行的Ti基膜材料的初衷所在。”

此外，團隊在膜材料密封中也遇到了一定的挑戰。賈露建介紹，為了達到較好的(de )密封效果，團隊先後采用了玻璃粉、陶瓷粉、銀絲、金絲等密封材料。因為密封的好壞直接影響水分¶解側氫氣純度，因此，篩選優化不同密封材料是制備不含CO的氫氣的非常關鍵的(de↑)步驟。

通過對比不同材料并優化密封條件，團隊發現利用銀絲可以實現較好的密≈封效果，隔絕了低純氫氣側雜質氣體的洩漏擴散，同時避免氫氣等高危險氣體的(d♦e)洩漏風險，保證膜反應器的安全性。

一步制備高純氫氣

江河清表示，新開發的Ti基透氧膜材料解決了傳統Co、Fe基透氧膜材料在≥反應與分離耦合過程中穩定性差的問題，因此，将Ti基膜材料構築膜反應器應用于☆工業副産氫燃燒驅動的水分解制氫過程中，可以高效低成本地制備不含CO的氫氣。

“我們開發的Ti基膜材料可以實現一步制備不含CO的氫氣。”團隊成員(♣yuán)、中國科學院青島生物能源與過程研究所副研究員₽(yuán)張豔表示，具有氧離子—電子混合導電性的緻密陶瓷膜對氧氣≤具有100%的選擇透過性，将高溫水分解反應和工(g"ōng)業副産氫燃燒反應耦合在陶瓷透氧膜反應器的兩側，低純氫氣的燃燒可以促進陶瓷膜另一側水分解生(shēng≠)成氧氣的原位移除，從而可以促進水高效分解，獲得不含CO的氫氣，直接用于氫燃料電₩(diàn)池。

由于氧氣以氧離子的形式通過氧空位傳遞，透氧膜對其他氣體具有出色的攔截功能，這(©zhè)種特性決定了水分解側獲得的氫氣純度在理論上可以達到無限高(gā£o)。

“Ti基膜材料在強還原氣氛下展現出優異的穩定性。我們根據Ti離子在還原氣氛中不會(hu×ì)發生深度還原的特點，設計合成了Ti基雙相透氧膜材料，解決了傳統Co和Fe基混合導體膜在還原氣氛≤下不穩定的問題。該研究展現了Ti透氧膜材料在制氫領域的獨特優勢。&rdq©uo;張豔補充說。

基于所研發的Ti基膜材料，江河清團隊成員進一步采用相轉化法和擠出成型工藝&分别制備了中空纖維膜和管狀膜。與片狀膜相比，膜面積和氫氣透量均顯著提高。

目前，該團隊正積極開展中空纖維膜和管狀膜組件的安裝調試。“将來有望應用(yò•ng)于工業副産氫提純分離，推動膜分離制氫技術的商業化應用。&rdquo©;江河清說。
